Нория тихоходная НЗ-10

НЗ-10 - это ковшовый элеватор, который завод «Клен» делает для подъема зерна, семян и прочих мелких сыпучих материалов по вертикали. Паспортные 10 т/ч - это пшеница, влажность которой не выше 15%. Мощность установлена 1,5 кВт, питание от 380 В. Для остальных культур пропускную способность не нормируют: она зависит от вороха, то есть от его фракционного состава, формы и поверхности семян, влажности. Материал нория забирает из своего приемного бункера и доставляет наверх, к точке выгрузки, - в тару, бункер или на следующую машину линии.

Строили ее под материал, который нельзя повредить. Протравленное зерно, крупяные культуры, кукуруза, подсолнечник, семенные партии - НЗ-10 поднимает все это без дробления, без сколов и микротрещин на оболочке. Поэтому и место у нее соответствующее: непрерывный подъем там, где зерно должно остаться целым, - на протравливании, на селекционных и семенных участках, при фасовке готовых партий.

В чем смысл малой скорости

Лента движется не быстрее 0,8 м/с, и тем НЗ-10 отличается от привычных черпающе-бросающих норий. Быстрый ковш выкидывает зерно в патрубок с размаху, оно колотится о головку и о другие зерна, и в итоге - дробленка, трещиноватость, обрушенные, обитые семена. У тихоходной машины никакого броска нет: зерно просто ссыпается через кромку ковша.

Второе - сам ковш. С обратной стороны он выгнут лотком, и этот лоток ловит ссыпающееся зерно и направляет к выгрузке, не давая ему разлететься по головке и уйти обратно вниз по шахте. Поэтому внутри головки почти ничего не просыпается.

Подробно обе схемы разобраны в материале о тихоходной и быстроходной нориях.

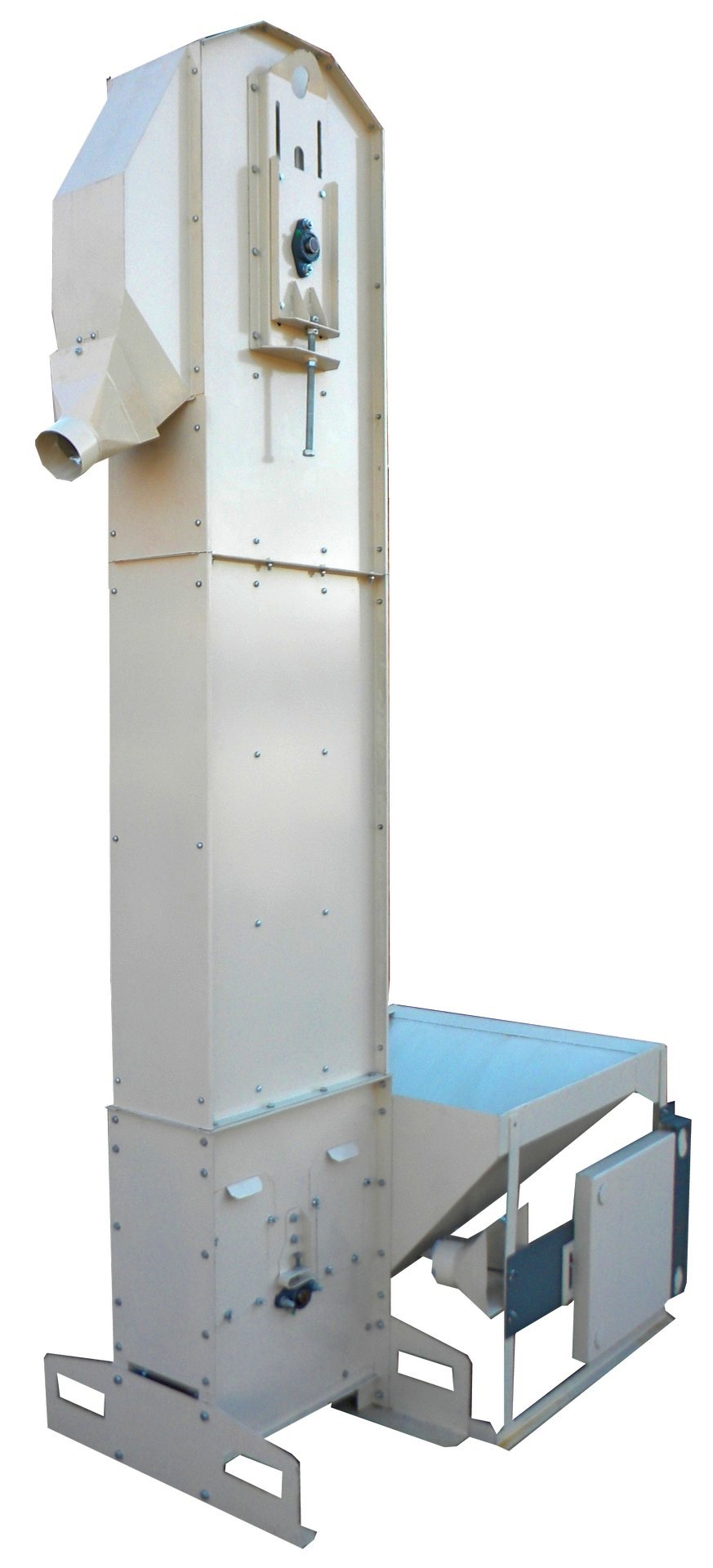

Из чего собрана

Поставляется нория комплектом готовых узлов:

• Приемный бункер на 110 л с шибером-дозатором, который регулируют вручную.
• Башмак (основание): здесь мотор-редуктор и приводной барабан, которые двигают ленту.
• Нижняя секция - часть шахты, на нее вынесен пульт управления.
• Головка наверху: в ней барабан, лоток выгрузки, окно ревизии и винтовой механизм, который натягивает ленту.
• Ковши на тяговой ленте.

Тяговая лента - марки БКНЛ-65, 150 мм в ширину, 4 слоя, ковши держатся на ней на болтах. Шаг ковшей - 160 мм, объем каждого - 0,8 л, поэтому зерно поднимается мелкими частыми порциями, а не крупными и редкими.

Отдельно о деталях:

• Станины нет вовсе: секции самонесущие, корпус сам держит форму.
• Секции и ковши выкроены из листа холоднокатаной стали 1,2 мм.
• Под осями барабанов - роликовые подшипники, самоцентрирующиеся.
• Механизм натяжения ленты - винт повышенного класса прочности.
• Приводной барабан видно через быстросъемные окна в боковой панели башмака. Снизу у башмака люк, тоже быстросъемный, и поддон, который выдвигается: при смене материала башмак чистят, не разбирая норию.
• Обод у приводного барабана решетчатый. Там, где ребра касаются ленты, получаются наклонные каналы, и попавшие внутрь семена по ним выходят наружу без повреждений.
• Выгружать можно в трубы диаметром 110 мм, насадки под них предусмотрены.

Где и как ставят

Фундамент не нужен, ни копать, ни бетонировать не придется. Хватит ровного бетонного или асфальтового пола - под крышей тока, в ангаре, на складе или на площадке элеватора. Размеры 2120 на 1290 на 3160 мм, масса не больше 210 кг, загружать без переходника можно на высоте 2 250 мм.

В опорах башмака есть проемы под вилы погрузчика, так что машину можно переставить в другое место цеха или перевезти вертикально, целиком. Сколько зерна берут ковши, задает ручной шибер-дозатор на бункере: его выставляют по тому, сколько вороха приходит, и по возможностям следующей машины.

Две нории в линии протравливания

В линии протравливания семян НЗ-10 стоит в двух местах. Первая подает семена в Клен-ПСБ-10 и работает в паре с увеличенным приемным бункером: он служит буфером, из которого семена уходят в барабан равномерно.

Вторая, точно такая же НЗ-10, но с переключателем потока, стоит на выгрузке. Оператор переводит зерно то в один, то в другой приемник: пока заполняется первый, со второго снимают полную тару и ставят пустую. Через переключатель обработанные семена попадают на устройство загрузки биг-бэгов, протравливатель при этом не останавливается, и смена контейнера не прерывает работу линии.

Кому подходит

• Станциям подготовки семян.
• Хлебоприемным пунктам и элеваторам.
• Зерноочистительным комплексам вроде ЗАВ.
• Сушильным комплексам КЗС.
• Семенным и селекционным станциям.
• Маслоэкстракционным производствам.
• Мукомольным и комбикормовым предприятиям.
• Фермерским хозяйствам.

Подавать зерно в бункер нории можно тремя способами, и под каждый он рассчитан: вручную из мешков, из биг-бэгов, ленточным транспортером. Тележку для контейнеров биг-бэг завод поставляет по отдельному заказу: контейнер вывешивают на ней под наполнение и на ней же отвозят.

В Башкортостане подсолнечник входит в основу посевов вместе с яровой пшеницей и ячменем, и для семенных партий этих культур подъем без ударов особенно ценен: весной и в начале лета в Предуралье часто не хватает влаги, и всходить должно целое семя. Нория поставляется готовыми узлами и ставится без фундамента, а с завода в Луганске ее везет транспортная компания до терминала в Уфе (Миловское шоссе, д. 58) или прямо в хозяйство.

Патент

Нория запатентована: RU 2 737 177 C1.

Пришлите культуру и нужный поток - предложим исполнение НЗ-10, при необходимости с переключателем, и скажем цену. Производство в Луганске, доставка в любой регион России.
