Линия протравливания семян

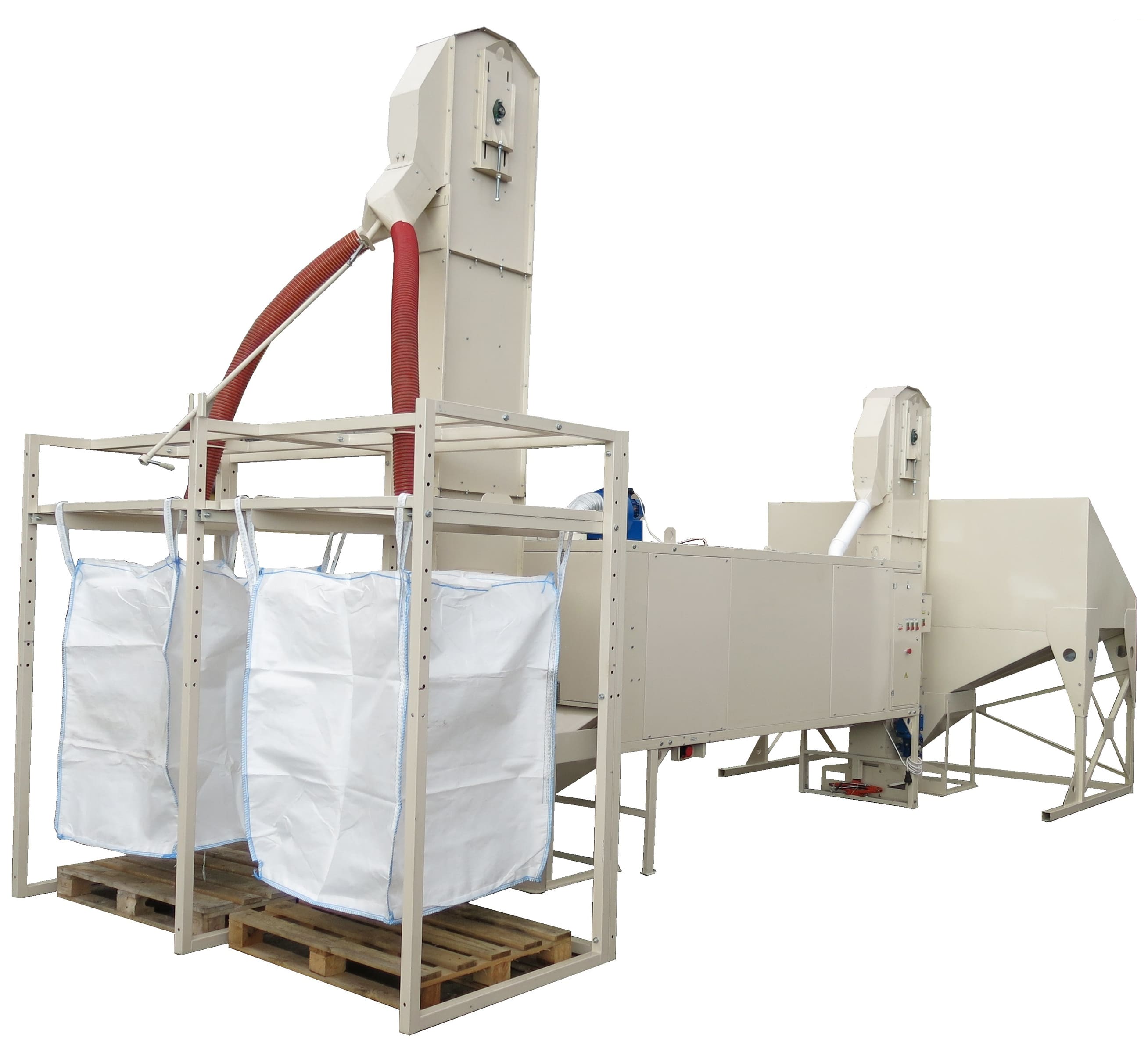

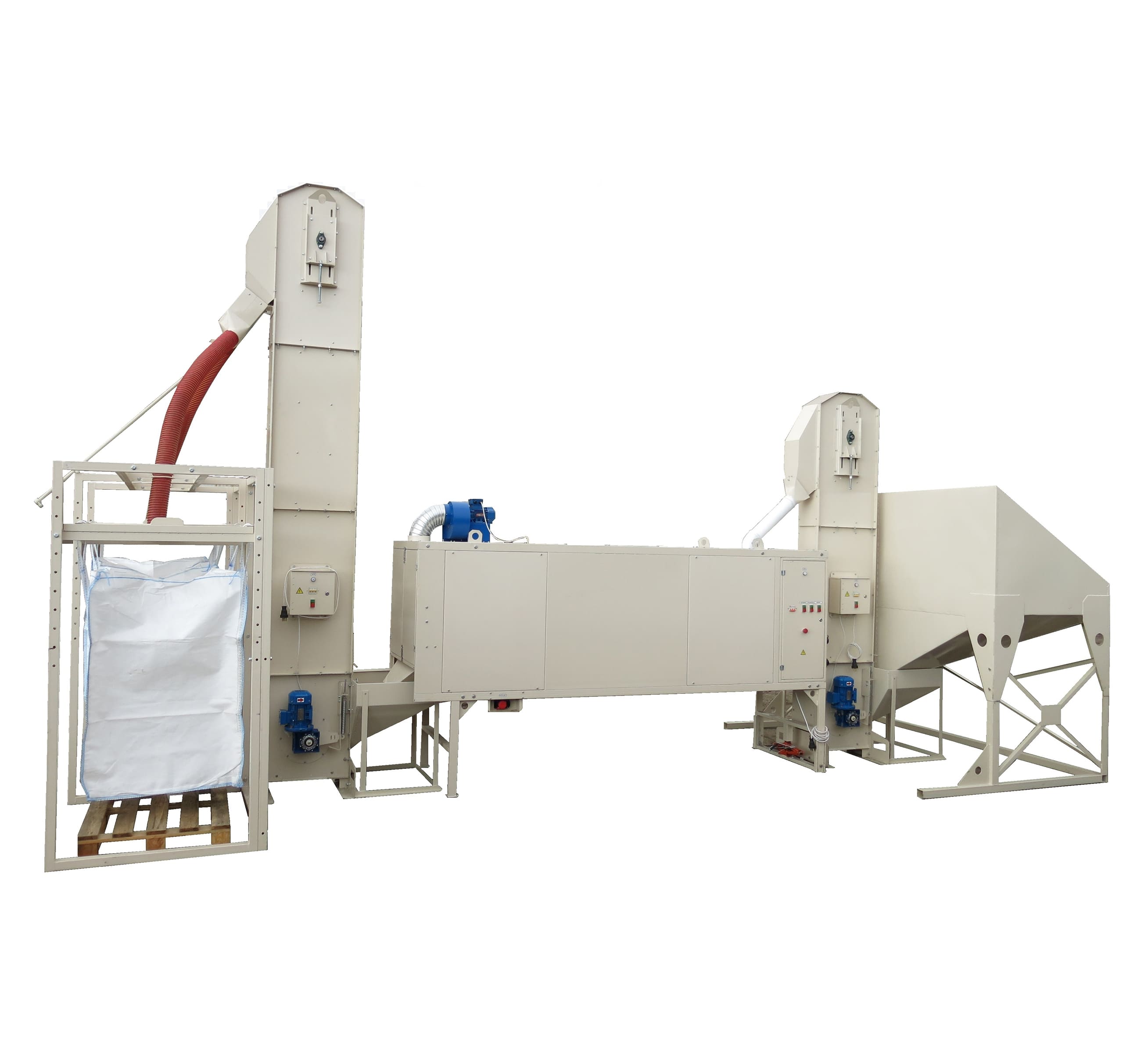

Это стационарная установка, через которую семена идут непрерывным потоком и на ходу получают протравитель или инкрустирующий состав, - до 10 т/ч. Узлы для нее мы не покупаем на стороне, все сделано на заводе «Клен»: бункер на приеме, две тихоходные нории НЗ-10, Клен-ПСБ-10 (протравливатель и инкрустатор в одной машине) с баком под рабочий раствор и рамы под биг-бэги.

Главное, ради чего линия так устроена, - семя должно дойти от бункера до мешка с целой оболочкой и неповрежденным зародышем. Поэтому зерно на подъеме не швыряют: в тихоходных нориях ковш опорожняется самотеком, центробежной разгрузки нет, а лента движется со скоростью до 0,8 м/с. И препарат по семенам разносит барабан, который вращается, - никаких шнеков и лопастных мешалок. Для семеноводов это не мелочь: где микротрещина или обрушенная оболочка, там ниже всхожесть.

Что войдет в линию, решаем по вашей задаче: культура, сколько тонн в сутки нужно обработать, откуда и как приходит ворох, как вы отгружаете готовые семена. Узлы стыкуются модулями, так что под монтаж не копают приямков, не заливают фундамент и вообще обходятся без стройки.

Узлы линии по порядку

Каждая машина здесь - серийная заводская модель со своим паспортом и руководством по эксплуатации. Поэтому любую можно взять отдельно и пустить в работу без линии: нория так же будет подавать зерно на сепаратор или в бункер для хранения, рама для биг-бэгов встанет под выгрузку другой машины. Протравливатель тоже работает самостоятельно, только паспорт требует подавать в барабан семена равномерно и советует делать это тихоходной норией из промежуточного бункера.

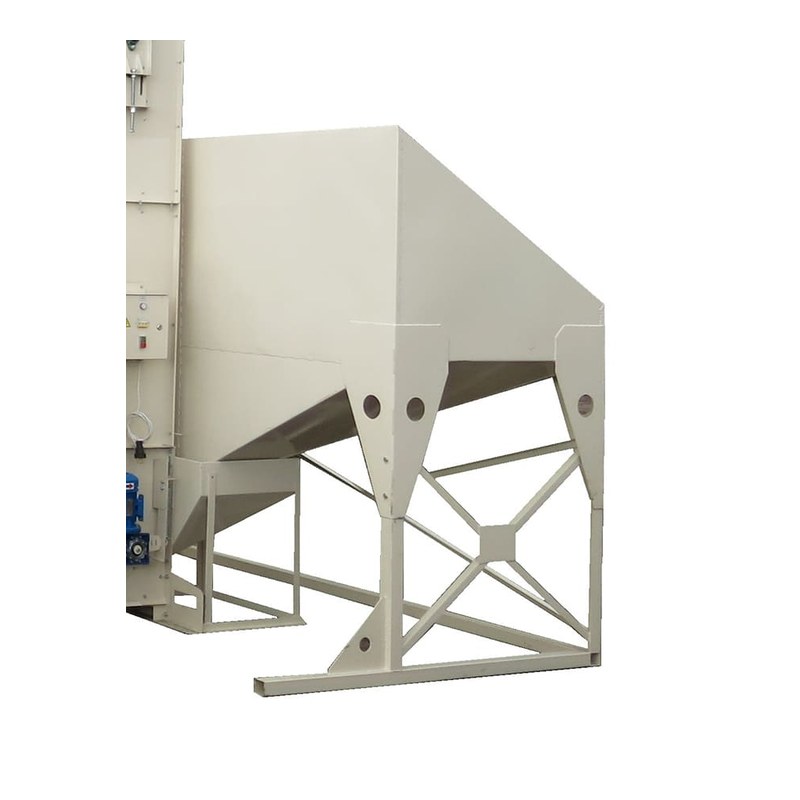

Увеличенный бункер на приеме

Объем 2,7 куб. м - это запас семян перед линией: даже если машины с материалом приходят с перерывами, подача не сбивается. А сбиваться ей нельзя, потому что препарат дозируют литрами в час, и неровный поток тут же уводит норму на тонну в сторону.

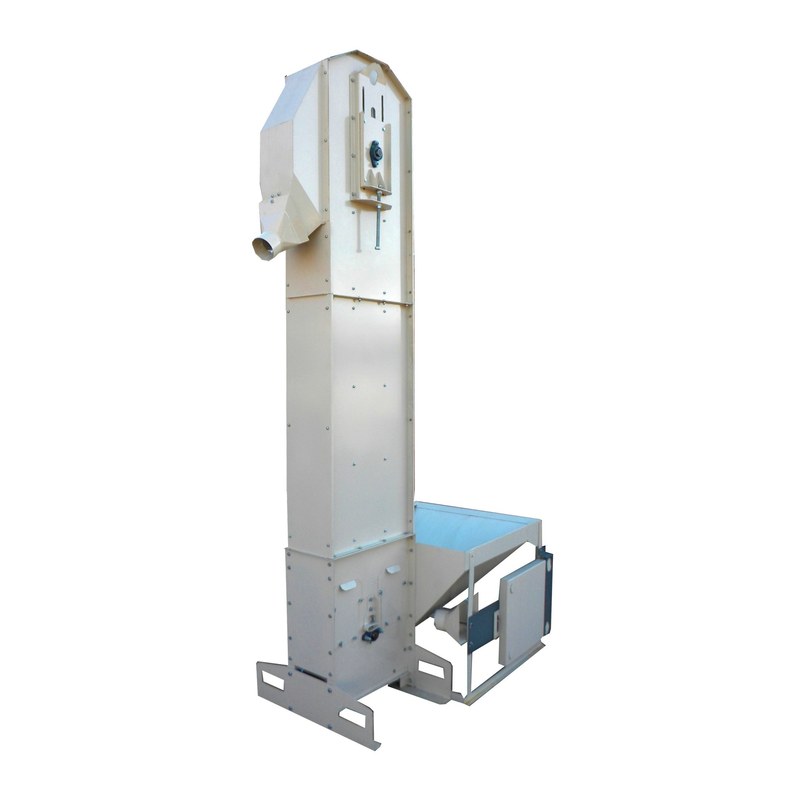

Первая нория: подъем в протравливатель

Берет семена из бункера и поднимает их к загрузочному устройству протравливателя. Цифры такие: до 10 т/ч, лента - не быстрее 0,8 м/с, установленная мощность 1,5 кВт. На конструкцию есть патент RU 2 737 177 C1.

Сердце линии - Клен-ПСБ-10

Машина барабанная, работает непрерывно и обрабатывает семена влажным способом. Протравливание идет с производительностью до 10 т/ч, инкрустация - до 2 т/ч. Первую порцию препарата дает распылитель на входе, а равномерно по всей поверхности его доводит вращающийся барабан, диаметр которого 750 мм. Потребляет машина не более 1,9 кВт, а собранная весит до 506 кг.

Бак-дозатор: препарат и инокулянт

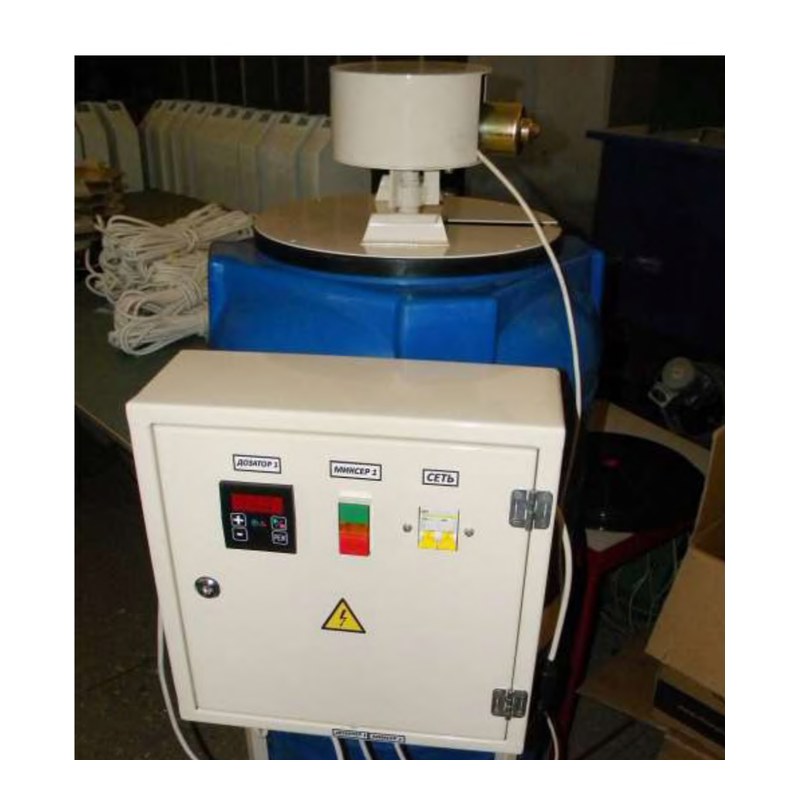

Бак из пластика вмещает 200 л и закреплен на сварной раме, к нему относятся погружной миксер, насос-дозатор и пульт. Все время, пока идет партия, миксер держит компоненты препарата во взвеси, чтобы они не легли на дно. Насос перистальтический, с шаговым двигателем, и держит тот расход, который вы задали, в пределах 0,0-99,9 л/ч, шаг настройки 0,1 л/ч. Если препарат и инокулянт вносят раздельно, в линию добавляют второй такой бак.

Вторая нория и переключатель

Принимает семена после барабана и подает их на затаривание. Переключатель потоков - это не еще одна машина, а вариант исполнения той же НЗ-10: он переводит выгрузку с одного подвешенного биг-бэга на соседний. Мешки наполняются попеременно, и смена тары не требует остановки линии.

Устройство для затаривания биг-бэгов

Рама стоит под выгрузкой нории, контейнер вешают на нее за петли, и семена ссыпаются в него самотеком. Устройство ничем не прикручено к полу и переставляется вместе со всей линией, никакая промежуточная тара не нужна.

Как семена проходят линию

Вы засыпаете в приемный бункер семена, которые уже прошли очистку и калибровку на линии очистки семян. Из бункера они самотеком идут через проходное окно в ковши нории, а сечение окна регулируют шибером бункера.

Нория без спешки поднимает их до загрузочной высоты протравливателя. Наверху, в головке, ковш ничего не выбрасывает: он опрокидывается и пересыпает семена в разгрузочный лоток.

Еще на приемном бункере протравливателя семена встречает распылитель, и первая доза препарата ложится до барабана. Раствор подает из бака перистальтический насос с шаговым двигателем, а норму вы выставляете на пульте бак-дозатора, вплоть до десятых литра в час. Паспортная норма - 10 л жидкости на 1 т семян, если поставщик препарата не назвал свою. Порошок разводят отдельно, а в бак заливают уже готовый раствор, пропуская его через сито с ячейкой до 0,5 мм: иначе засорится распылитель. Перед пуском в бак заливают минимум 10 л, включают миксер на минуту, и потом он крутится постоянно. Как посчитать норму под свою культуру и препарат, мы разобрали в статье о норме расхода рабочего раствора.

Потом семена оказываются в барабане диаметром 750 мм. Он вращается, слой семян пересыпается, и препарат растирается по каждому семени. Чтобы партия шла через машину быстрее или медленнее, меняют наклон рамы: опоры у нее регулируются, и от уклона оси барабана зависит, сколько времени семена в нем проведут. Подбирать эту настройку паспорт поручает агроному-семеноводу. Тот же уклон переводит линию в режим инкрустации, где паспорт дает до 2 т/ч.

Из барабана обработанные семена забирает вторая нория и поднимает к затариванию. Переключатель потоков переводит выгрузку с контейнера на контейнер: заполненный биг-бэг снимают и увозят тележкой для биг-бэга, пока наполняется соседний. Простаивать, пока перевешивают тару, не приходится.

Один бак или два

Поставляем линию в двух базовых вариантах.

• Один бак-дозатор - это базовая поставка: 200 л рабочего раствора и собственный дозирующий узел.
• Два бак-дозатора - к первому добавляется второй бак со своим насосом-дозатором, и норма расхода на нем выставляется отдельно.

Зачем второй бак? Либо состав из двух компонентов, которые нельзя держать вместе в одной емкости, либо обработка идет без перерывов: текущая партия проходит линию, а во втором баке уже готовят следующий замес. Обе ситуации подробно описаны на странице бак-дозатора жидкого инокулянта.

Точный набор узлов фиксируем при расчете: он зависит от культуры, суточного объема и того, как вы отгружаете семена. Стоимость и срок поставки считаем уже под итоговую комплектацию.

Что подготовить на месте

• Ровное основание из бетона или асфальта. Фундамент, земляные работы, анкеры - не нужны, однако пол должен выдержать оборудование: нория - 210 кг, протравливатель вместе с баком-дозатором - 506 кг.
• Сеть 380 В, 3 фазы, общая мощность всех узлов - примерно 5 кВт.
• Высоту: над норией должно оставаться свободное место, сама машина в габарите - 3 160 мм.
• Вентиляцию. Протравливатель оснащен своим вытяжным вентилятором, и в закрытом цехе его выходной патрубок соединяют с вентиляцией, чтобы выхлоп уходил наружу.
• Проезд и место, чтобы подавать материал в приемный бункер и забирать полные биг-бэги.

Линия собирается из модулей и секций, без проекта и строительства. Поменялась планировка - норию целиком, не разбирая, переставляют вилочным погрузчиком. При смене культуры башмак нории чистят через люк, у которого выдвижной поддон, а бак, насос-дозатор и барабан протравливателя в конце работы промывают чистой водой.

Посмотреть линию в работе

На заводском канале лежат записи работающей линии: на них хорошо видны темп подачи, то, как семена сходят с нории, и то, как заполняется тара.

Вот еще одна съемка этой линии.

Где семена обычно травмируют и что с этим сделано

Первое место - подъем. В быстроходной нории ковш разгружается центробежной силой, зерно летит, ударяется о головку, и появляются дробленые, сколотые, треснувшие семена. Сильнее всего это заметно на подсолнечнике, кукурузе и крупноплодных бобовых. НЗ-10 работает иначе: лента идет не быстрее 0,8 м/с, ковш опрокидывается и ссыпает семена в лоток. Устройство ковша и башмака показано на странице нории тихоходной НЗ-10, а чем отличаются две схемы подъема, читайте в статье тихоходная нория против быстроходной.

Для Башкортостана, где подсолнечник входит в основу посевов вместе с яровой пшеницей и ячменем, это вопрос практический: семянка подсолнечника на быстром подъеме колется одной из первых. А весной и в начале лета, когда в Предуралье часто не хватает влаги, каждый процент всхожести на счету. До Уфы линию довезет транспортная компания - на свой терминал на Миловском шоссе или прямо в хозяйство, пусконаладку проводим, выезд специалиста согласуем.

Второе - узел нанесения. Шнек или лопастной смеситель продвигают семя принудительно, и оно попадает в зажим между витком или лопастью и стенкой. У Клен-ПСБ-10 перемешивает сам корпус: барабан вращается, слой пересыпается, и препарат покрывает семя без всякого давления на оболочку.

Третье - перевалки. Семена перегружаются только дважды: бункер отдает их протравливателю, протравливатель - контейнеру. Промежуточной тары и ручного пересыпания нет, из барабана партия уходит прямо в биг-бэг.

Пришлите нам культуру, объем, который нужно обработать, и описание площадки - посчитаем состав линии, предложим комплектацию и скажем цену.
