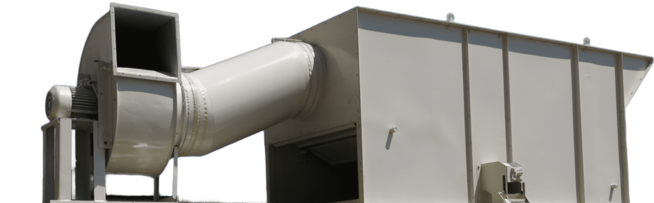

Аспирационная камера Клен-КА

Чего не умеют решета

Обрывок соломы, полова, щуплое или битое зерно нередко пролезают сквозь те же отверстия решета, что и семенная фракция. По форме и размеру их с семенем не разделить, а по парусности - вполне. На этом построена аспирационная камера Клен-КА: собственная разработка завода, которая работает в паре с барабанным сепаратором Клен-БСЗ.

Камера отбирает из вороха мелкие и легкие примеси и пыль, то есть все, за чем гоняться решетами нет смысла. Разделяет их воздух. Тяжелое полновесное зерно поток поднять не может, и оно спокойно проходит камеру, отправляясь дальше по линии. Все, что легче зерна, воздух подхватывает и выбрасывает из машины.

Путь воздуха

Ворох, войдя в камеру, распределяется ровным слоем на всю ее ширину, и продувается этот слой целиком, сверху донизу. Воздух нагнетает вентилятор. Его скорость подобрана с расчетом: примеси взлетают, а полноценное семя остается в потоке зерна.

Грязный воздух камера отдает в комплектный циклон. В нем скорость падает, пыль и сор опускаются вниз, а наружу выходит очищенный воздух. Отходы собираются в одну точку и по цеху не разлетаются, поэтому работать с камерой можно и в закрытом помещении.

Порядок машин в секции

В линии подготовки семян камера относится к первичной очистке. Последовательность такая:

1. бункер, куда принимают ворох;
2. НЗ-10, тихоходная нория;
3. Клен-КА;
4. циклон при камере;
5. барабан Клен-БСЗ;
6. НЗ-10 в исполнении с переключателем потока;
7. устройство, которое загружает биг-бэги.

Из бункера ворох поднимает нория и отдает камере. Обеспыленный материал идет на решета барабана, там его делят на фракции, а предварительно очищенное зерно засыпают в контейнеры: дальше его ждет хранение или обработка. Общая схема, в которую встроен этот участок, - на странице о линии очистки семян.

Отдача у камеры выше всего, когда ворох свежий, только что с комбайна: в нем больше всего пыли, растительных остатков, кусочков колоса. Если сепаратор работает отдельно от линии, камеру ставят и к нему, а порядок не меняется: сначала подача и продувка, потом циклон и барабан с решетами.

В Башкортостане это хорошо видно в уборку яровой пшеницы, ячменя и овса, когда зерно идет на ток прямо с поля: пыль и легкий сор камера снимает раньше решет, и барабан занят только зерном. Семенной фракции под весенний сев такая чистота нужна тем более, весна в Предуралье часто сухая. До Уфы камеру повезет транспортная компания - одну или вместе с сепаратором, на свой терминал по Миловскому шоссе, д. 58, или прямо в хозяйство.

Что получает хозяйство

• Барабан не тратит силы на пыль. Ворох приходит к решетам уже обеспыленным, и сепаратор занят зерном, а не мелким сором.
• Чистить решета приходится реже. Отверстия залепляют как раз пыль и растительные остатки, и раз их сняли на входе, рабочее сечение держится дольше.
• Воздух в цехе чище. Вся пыль собирается в циклоне и не оседает на машинах, на полу и у операторов.
• Семенная фракция ровнее. Легкие частицы, которые могли бы проскочить через решета вместе с семенами и испортить их чистоту, уходят раньше.

Какой будет камера, зависит от производительности сепаратора, с которым ее ставят, а это уточняем при расчете комплектации.
